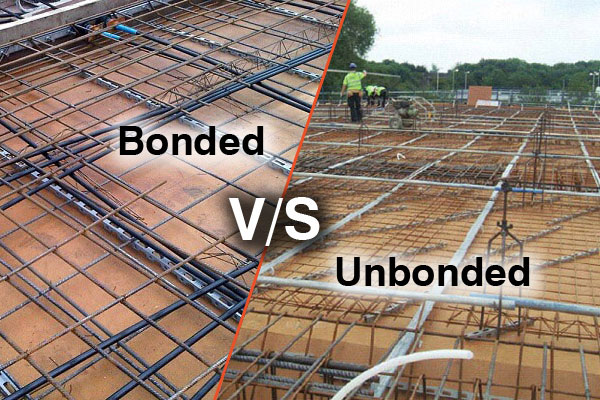

ຄວາມ​ແຕກ​ຕ່າງ​ລະ​ຫວ່າງ unbonded ແລະ bonded ລະ​ບົບ Post-Tensioning

ນີ້ແມ່ນຄວາມແຕກຕ່າງທີ່ ສຳ ຄັນ ສຳ ລັບຄວາມກົດດັນຫລັງ(PT) ການອອກແບບແລະການກໍ່ສ້າງ - PT ຜູກມັດແມ່ນອີງໃສ່ grout ກັບ tendons ພັນທະບັດຢ່າງຖາວອນກັບສີມັງ, ໃນຂະນະທີ່ PT unbonded ໃຊ້ tendons greased ໃນ sheathing ພລາສຕິກເພື່ອຮັກສາ tendons ແຍກອອກຈາກຄອນກີດ. ຂ້າງລຸ່ມນີ້ແມ່ນການແບ່ງອອກຢ່າງກວ້າງຂວາງຂອງຄວາມແຕກຕ່າງຂອງພວກເຂົາ, ຈັດໂດຍຄໍານິຍາມຫຼັກ, ອົງປະກອບ, ການຕິດຕັ້ງ, ການປະຕິບັດ, ຄໍາຮ້ອງສະຫມັກ, ແລະ pros / cons.

ຄໍານິຍາມຫຼັກ

Bonded Post-Tensioning ລະບົບ: ສາຍ/ສາຍທີ່ມີຄວາມເຂັ້ມແຂງສູງຖືກວາງໄວ້ພາຍໃນທໍ່ເຫຼັກ ຫຼືທໍ່ຢາງພາຍໃນຊີມັງ. ຫຼັງຈາກຄວາມກົດດັນແລະການຍຶດ, ທໍ່ໄດ້ຖືກກົດດັນຢ່າງເຕັມສ່ວນດ້ວຍ grout ຊີມັງ. grout ຜູກມັດ tendon ກັບຊີມັງ, ເຮັດໃຫ້ tendon ແລະຄອນກີດເຮັດຫນ້າທີ່ເປັນອົງປະກອບໂຄງສ້າງດຽວ.

Unbonded Post-Tensioning ລະບົບ: Tendons ແມ່ນ pre-greased (ປ້ອງກັນ corrosion) ແລະ encased ໃນ extruded plastic sheathing (HDPE / PP) ຢູ່ໂຮງງານ. ບໍ່ມີ grouting ແມ່ນເຮັດຫຼັງຈາກ tensioning. ເສັ້ນເອັນສາມາດເຄື່ອນທີ່ທຽບກັບຄອນກີດ (ຖືກຈໍາກັດໂດຍສະມໍແລະອຸປະກອນທ້າຍ), ເຮັດຫນ້າທີ່ເປັນອົງປະກອບຄວາມກົດດັນໂດຍກົງທີ່ນໍາໃຊ້ precompression ຜ່ານສະມໍຢ່າງດຽວ.

ການປະຕິບັດໂຄງສ້າງ & ຄວາມແຕກຕ່າງຂອງພຶດຕິກໍາ

ກົນໄກການໂອນກໍາລັງ:

PT ພັນທະບັດ: Tendon force transfers to concrete via grout-concrete and grout-tendon bond ຕາມຄວາມຍາວຂອງ tendon ທັງຫມົດ, ບວກກັບການໂອນແຮງດັນສະມໍ. ການແຜ່ກະຈາຍ precompression ແມ່ນເທື່ອລະກ້າວຕາມ span.

Unbonded PT: Tendon force transfer only at the anchors (ບໍ່ມີພັນທະບັດຕາມເສັ້ນ tendon). Precompression ຖືກນໍາໃຊ້ເປັນກໍາລັງທີ່ເຂັ້ມຂຸ້ນຢູ່ໃນເຂດສະມໍ, ດ້ວຍການກົດດັນ precompression ເສັ້ນຕາມເສັ້ນ span. Crack Control & Ductility: Bonded PT:

ການຄວບຄຸມ crack ທີ່ດີກວ່າໃນການໂຫຼດການບໍລິການ; tendons ແມ່ນ locked ກັບສີມັງ, ດັ່ງນັ້ນ cracks ຂະຫຍາຍພັນຊ້າລົງ. ductility ສູງຂຶ້ນພາຍໃຕ້ການໂຫຼດສູງສຸດ (ຜົນຜະລິດ tendon ແລະພັນທະບັດຕ້ານຄວາມລົ້ມເຫຼວ). PT unbonded: Tendons ສາມາດ slip ພີ່ນ້ອງກັບສີມັງ; ຮອຍແຕກອາດຈະເປີດໄດ້ງ່າຍກວ່າພາຍໃຕ້ການໂຫຼດເກີນ. ຄວາມເຊື່ອມຕ່ໍ (ຄວາມລົ້ມເຫຼວຈະເສື່ອມຫຼາຍຖ້າສະມໍເລື່ອນ ຫຼື ເສັ້ນປະສາດແຕກ). ຜົນກະທົບການເລື່ອຍແລະການຫົດຕົວ: PT Bonded: Tendons ຖືກຈໍາກັດໂດຍຄອນກີດ, ດັ່ງນັ້ນ creep ແລະການຫົດຕົວເຮັດໃຫ້ການສູນເສຍແຮງ prestress ( tendon ສັ້ນລົງກັບຄອນກີດ). PT ທີ່ບໍ່ມີການຜູກມັດ: Tendons ເຄື່ອນຍ້າຍໄດ້, ດັ່ງນັ້ນການຫົດຕົວຂະຫນາດໃຫຍ່, ແລະການຫົດຕົວເປັນເອກະລາດ. ຄວາມເຄັ່ງຕຶງຂອງ tendon ຫຼຸດລົງຫຼາຍ) ເວັ້ນເສຍແຕ່ໄດ້ຮັບການຊົດເຊີຍໂດຍ over-tensioning. Fatigue Resistance: Bonded PT: ຄວາມຕ້ານທານຄວາມເມື່ອຍລ້າທີ່ສູງຂຶ້ນ—ພັນທະບັດແຈກຢາຍການໂຫຼດຮອບວຽນຕາມເສັ້ນ tendon, ຫຼຸດຜ່ອນຄວາມເຂັ້ມຂຸ້ນຂອງຄວາມກົດດັນຢູ່ທີ່ສະມໍ. Unbonded PT: ຄວາມຕ້ານທານຄວາມເຫນື່ອຍຕ່ໍາ - ການໂຫຼດຮອບວຽນທັງຫມົດແມ່ນສຸມໃສ່ການສະມໍແລະຕົວເຊື່ອມຕໍ່ wedge.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

PT ພັນທະບັດ: ຂົວຍາວ, ອາຄານອຸດສາຫະກຳໜັກ, ບ່ອນຈອດລົດທີ່ມີການໂຫຼດຄວາມເມື່ອຍລ້າສູງ, ເບຕົງເບຕົງ precast, ແລະໂຄງສ້າງໃນສະພາບແວດລ້ອມທີ່ຮຸກຮານ (ເຂດແຄມຝັ່ງທະເລ - grout ສະຫນອງການປ້ອງກັນ corrosion ພິເສດ).

Unbonded PT: ຝາອັດປາກຂຸມທີ່ຢູ່ອາໄສ, ແຜ່ນພື້ນທາງການຄ້າ, ໂຄງສ້າງທີ່ມີຝາບາງໆ, ກະດານ precast, ແລະໂຄງການທີ່ການກໍ່ສ້າງໄວເປັນບູລິມະສິດ (ບໍ່ມີ grouting = ຕາຕະລາງສັ້ນ).
