ລະບົບ post-tensioning unbonded ເຮັດວຽກແນວໃດ?

ອັນunbonded ລະບົບ post-tensioningແມ່ນເຕັກນິກການບີບບັງຄັບທີ່ເສັ້ນເຫລັກທີ່ມີຄວາມເຄັ່ງຕຶງບໍ່ໄດ້ຕິດຢູ່ຢ່າງຖາວອນກັບຄອນກີດທີ່ອ້ອມຮອບ (ບໍ່ຄືກັບການຜູກມັດຫລັງຄວາມເຄັ່ງຕຶງ, ບ່ອນທີ່ເສັ້ນເຕັນຖືກຝັງເຂົ້າໄປໃນທໍ່ເພື່ອຜູກມັດກັບຊີມັງ). ແທນທີ່ຈະ, ເສັ້ນດ້າຍຖືກແຍກອອກຈາກຊີມັງໂດຍການເຄືອບທົນທານແລະການປອກເປືອກ, ໃຫ້ພວກເຂົາເຄື່ອນຍ້າຍເລັກນ້ອຍທຽບກັບຊີມັງໃນໄລຍະເວລາຂອງໂຄງສ້າງ. ລະບົບນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຝາອັດປາກຂຸມ, beam, ຖັນ, ແລະຂົວສໍາລັບຄວາມຍືດຫຍຸ່ນ, ຄວາມງ່າຍໃນການຕິດຕັ້ງ, ແລະຄວາມສາມາດໃນການຮອງຮັບການເຄື່ອນໄຫວໂຄງສ້າງເລັກນ້ອຍ.

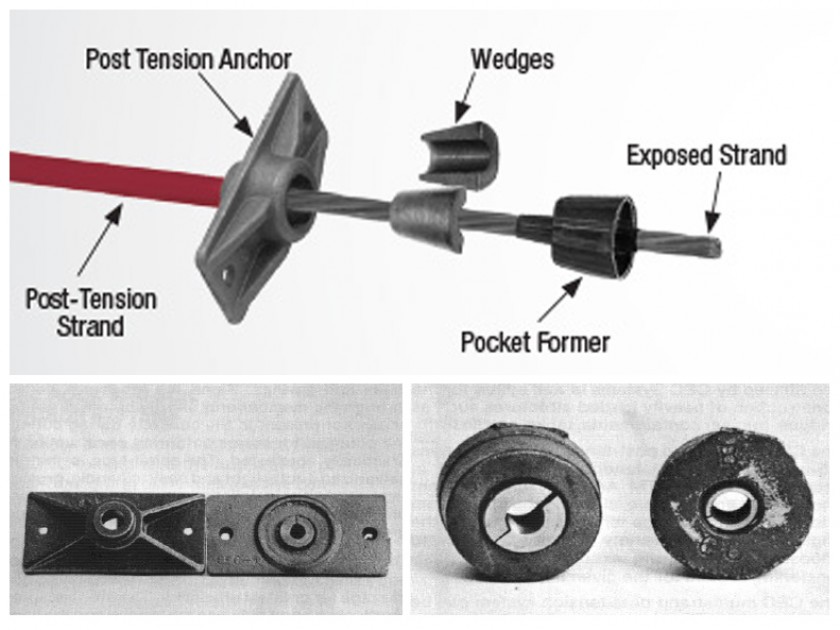

ອົງປະກອບຫຼັກຂອງ ກUnbonded Post-Tensioning ລະບົບ

Tendons: ສາຍເຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງສູງ / ສາຍ (ອົງປະກອບທີ່ຮັບຜິດຊອບການໂຫຼດ, prefabricated ກັບຄວາມຍາວ).

ກາບ/ການເຄືອບ: ເປັນປຼາສະຕິກ ຫຼື ໂລຫະທີ່ລຽບ, ຊຶມເຂົ້າບໍ່ໄດ້ທີ່ຫຸ້ມຫໍ່ເສັ້ນເອັນ, ບວກກັບນໍ້າມັນຫຼໍ່ລື່ນ / ຂີ້ເຜີ້ງພາຍໃນກາບ. ນີ້ປ້ອງກັນບໍ່ໃຫ້ corrosion, ຫຼຸດຜ່ອນ friction, ແລະຮັບປະກັນ tendon ແມ່ນ unbonded ກັບຄອນກີດ.

Anchorages: ອຸປະກອນກົນຈັກ (ຢູ່ທັງສອງສົ້ນຂອງ tendon) ທີ່ຈັບ tendon ແລະໂອນແຮງ tensile ຂອງ tendon ເຂົ້າໄປໃນໂຄງສ້າງສີມັງ (ເຊັ່ນ: wedge-type anchorages ສໍາລັບ strands).

Stressing Jack: ອຸປະກອນບົບໄຮໂດຼລິກໃຊ້ເພື່ອຄວາມກົດດັນຂອງ tendon ກັບຜົນບັງຄັບໃຊ້ໃນການອອກແບບໃນລະຫວ່າງການກໍ່ສ້າງ.

ທໍ່ (ທາງເລືອກ): ທໍ່ຢາງຂະຫນາດນ້ອຍ / ທໍ່ທໍ່ທີ່ຫລໍ່ເຂົ້າໄປໃນຄອນກີດເພື່ອນໍາພາເສັ້ນປະສາດ (ສໍາລັບໂຄງສ້າງເສັ້ນປະສາດທີ່ວາງໄວ້ກ່ອນ).

ຂໍ້ດີຂອງUnbonded Post-Tensioning

ການກໍ່ສ້າງທີ່ໄວກວ່າ: ບໍ່ມີການຖົມຢູ່ບ່ອນ (ປະຫຍັດເວລາທີ່ໃຫຍ່ທີ່ສຸດ) ແລະເສັ້ນດ້າຍ prefabricated ຫຼຸດຜ່ອນແຮງງານ.

ການອອກແບບທີ່ຍືດຫຍຸ່ນ: Tendons ສາມາດໂຄ້ງ / ວາງອອກເພື່ອໃຫ້ກົງກັບເລຂາຄະນິດໂຄງສ້າງທີ່ຊັບຊ້ອນ (ເຊັ່ນ: ແຜ່ນຮາບພຽງສໍາລັບຊັ້ນສູງ).

ການປັບປຸງການຄວບຄຸມ Crack: Precompression ຫຼຸດຜ່ອນ tensile cracking ພາຍໃຕ້ການໂຫຼດການບໍລິການ; ຮອຍແຕກເລັກນ້ອຍ (ຖ້າມັນເກີດຂຶ້ນ) ບໍ່ໄດ້ປະນີປະນອມ tendon.

ຮອງຮັບການເຄື່ອນໄຫວ: Tendon slip ອະນຸຍາດໃຫ້ສໍາລັບການເຄື່ອນໄຫວໂຄງສ້າງເລັກນ້ອຍ (ເຊັ່ນ: ການຫົດຕົວ, creep, ການຂະຫຍາຍຄວາມຮ້ອນ) ໂດຍບໍ່ມີການສ້າງຄວາມກົດດັນ.

ໂຄງສ້າງທີ່ມີນ້ຳໜັກເບົາ: ເປີດໃຊ້ງານທີ່ຍາວກວ່າດ້ວຍຝາອັດປາກຂຸມບາງໆ (ຫຼຸດປະລິມານຄອນກີດ) ເມື່ອປຽບທຽບກັບຄອນກີດເສີມ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ພື້ນເຮືອນທີ່ພັກອາໃສ/ການຄ້າ/ແຜ່ນຮາບພຽງ/ຮາບພຽງ (ໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ).

ບ່ອນຈອດລົດ, ຊັ້ນດາດຟ້າຂົວ, ແລະເຟຣມ beam-column.

ຝາອັດປາກຂຸມຊັ້ນ (ສໍາລັບຊັ້ນອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ເພື່ອຄວບຄຸມການຫົດຕົວຂອງຮອຍແຕກ).

ໂຄງສ້າງທີ່ທົນທານຕໍ່ແຜ່ນດິນໄຫວ (ປະສົມປະສານກັບ rebar ເຫຼັກອ່ອນ).

ສະຫລຸບລວມແລ້ວ, ໄດ້unbonded ລະບົບ post-tensioningເຮັດວຽກໂດຍການໃຊ້ແຮງ tensile ຄວບຄຸມກັບ tenon ເຫຼັກກ້າທີ່ປ້ອງກັນການກັດກ່ອນ, ບໍ່ມີການຜູກມັດຫຼັງຈາກການບວມດ້ວຍຄອນກີດ, ເຊິ່ງເຮັດໃຫ້ເກີດການບີບອັດ precompression ໃນຄອນກີດເພື່ອຕ້ານການໂຫຼດທີ່ນໍາໃຊ້ - ທັງຫມົດໃນຂະນະທີ່ tendon ຍັງແຍກອອກຈາກຄອນກີດ, ຮັບປະກັນຄວາມຍືດຫຍຸ່ນ, ທົນທານ, ແລະປະສິດທິພາບການໂອນການໂຫຼດຜ່ານ anchorages.
